15 Juli 2012

Sebelum AutoCAd versi 2012 penerapan perintah array biasanya dihadapkan pada dua opsi yaitu Array polar dan Rectangle, namun kini AutoCAD 2012 telah menambahkan Array Path untuk mengaplikasikan objek yang dihadapkan pada objek bantu path.

Buatlah terlebih dahulu sebuah lingkaran dan objek polyline (Gbr. 1) atau bisa juga dengan menggabungkan 2 buah arc. Anda juga bisa mendownload file dwg nya di sini.

Click for Resize
Command: AR
Array

Select objects: 1 found (pilih lingkaran)
Select objects:  Enter array type [Rectangular/PAth/POlar] : PA (Ketikkan PA untuk Path)
Type = Path  Associative = Yes
Select path curve: (Click objek polyline)

Enter number of items along path or [Orientation/Expression] : 15
Specify the distance between items along path or [Divide/Total/Expression]
: Enter

Press Enter to accept or [ASsociative/Base point/Items/Rows/Levels/Align
items/Z direction/eXit]: Enter


Click for Resize

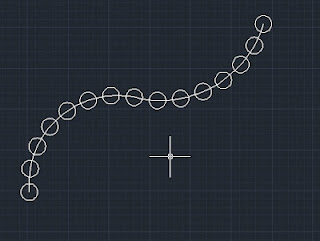

Sekarang lihat hasilnya (Gbr. 2). Penerapan objek Array PAth ini sangat membantu sekali apabila kita memerlukan objek yang disusun/ditempatkan sesuai dengan jalur bantu. Click lingkaran (Array Path) yang sudah terbentuk tadi (15 buah), maka objek lingkaran tersebut berubah menjadi objek array path dan terpilih semua lingkarannya (tidak terpisah), ketika objek Array Path terpilih di menu Ribbonnya objek yang terbentuk bisa kita ubah sesuai keperluan (misalnya : jumlah lingkaran, jarak dll). Untuk menjadikan lingkaran tersebut terpisah kita bisa menggunakan perintah Explode.

Command: X
EXPLODE

Select objects: 1 found (pilih Array Path)

Sekarang objek Array (Path) sudah berubah menjadi lingkaran yang terpisah.
